摇摆筛

  • 产品基本参数
    产品类型:圆形振动筛-圆形摇摆筛
    规格型号:YBS1000,YBS1200,YBS1600,YBS2000YBS2400YBS2600
    应用行业:化学、香料、塑料、矿产、医药、冶金、橡胶、饲料、化肥、糖、盐业、再生行业等。
    适用物料:柠檬酸,聚氯乙烯,聚丙烯,金属粉末,宝珠砂,活性碳,碳化硅,吸水树脂
    参考价格:36000元起

摇摆筛产品简介

  摇摆筛是河南威泰克机械根据工业化生产大产量、高精度筛分的诉求,特殊设计的一种新型高效多用途新型筛分设备,经典的惯性筛分机,其全新的设计理念和独特的结构,使之成为最接近手工筛分作的筛分机,成就了摇摆筛几近完美的筛分效果,具有广阔的应用精华。从运行轨迹来看,摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性,使得 摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分,也可用于湿式筛分。

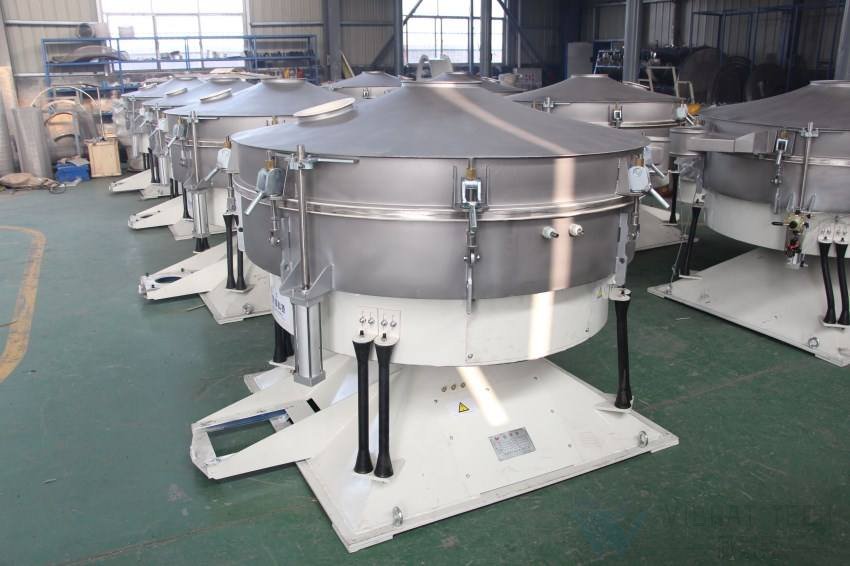

摇摆筛图片

  摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作,并可方便地多层叠加使用。摇摆筛为全封闭结构,不存在物料粉尘外溢的现象,并可方便地加设干燥,冷却,除尘,清洗等辅助设施。

摇摆筛特点:

  高达5倍的单位面积产出;精确到6级分离,筛分精度高达90%-95%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。

  1、设计精巧,结构独特,有利于提高设备使用寿命,降低运行及维修成本。

  2、采用低频率,小负荷工作,动力系统对设备及物料作用小。

  3、设备相对体积小,重量轻,安装简单,维修方便且动力消耗少,噪声污染小。

  4、相对处理量大,筛分效率高,摇摆筛筛分精度一般在95%以上。

  5、全封闭结构,而且密封效果好,基本不存在物料粉尘污染现象。

  6、出料口可在360°圆周内任意调定,便于工艺布置。

  7、筛网更换方便,可满足一般物料的干,湿式分级要求。

  8、筛面可方便地加设清网装置,可有效解决筛面堵塞问题。

不锈钢摇摆筛

摇摆筛结构原理:

  1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。

  2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

  3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

  4、水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

  5、此次过程在每筛层之间重复进行。


YBS系列摇摆筛结构图

摇摆筛结构图

  1、观察口 2、出料口 3、地框 4、从动轴 5、橡胶弹簧脚 6、注油管7、主轴 8、金字塔底座 9、主轴配重铁 10、V型皮带 11、驱动电机 12、从动轴配重铁13、防护板 14、注油管 15、中框锁具 16、中框 17、防尘盖 18、进料口

摇摆筛技术参数

型  号 YBS600 YBS1000 YBS1200 YBS1600 YBS2000 YBS2400 YBS2600
直径 600 1000 1200 1600 2000 2400 2600
筛分面积 0.29 0.71 1.11 1.83 2.62 3.63 5.31
空间要求 0.4 1.2 1.6 2.5 3.6 5.2 6.8
最多筛层 5 5 5 5 5 5 5
功率消耗 0.25 1.5 2.2 2.2/4 2.2/4 5.5 5.5
橡皮球清洁 5层 5层 5层 5层 5层 5层 5层
转筒刷清洁 5层 5层 5层 5层 5层 5层 5层
超声波清洁 5层 5层 5层 5层 5层 5层 5层
过滤附件 2层 2层 2层 1层 1层 1层 1层
有效直径 600 930 1100 1340 1740 1940 2140
1层高度(mm) 830 1155 1480 1480 1500 1470 1580
1层重量(Kg) 140 490 700 980 1050 1690 1900
2层高度(mm) 965 1280 1640 1640 1660 1590 1710
2层重量(Kg) 155 535 770 1060 1140 1780 2000
3层高度(mm) 1080 1400 1800 1800 1820 1710 1840
3层重量(Kg) 170 580 840 1140 1230 1870 2100
4层高度(mm) 1200 1525 1960 1960 1980 1830 1970
4层重量(Kg) 185 625 910 1220 1320 1960 2200
5层高度(mm) 1310 1650 2120 2120 2140 1950 2100
5层重量(Kg) 200 670 980 1300 1410 2050 2300



摇摆筛物料运动轨迹:

  经向角和切向角的调整可调节筛网上渐开线运动,这种运动使物料能在较小的面积上走过相对长的路,以提高筛分精度,独特的设计使物料在网上运动的着网时间相对其它筛机要长,筛分产量相对提高。

摇摆筛运行轨迹

  摇摆筛适用行业:

  化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业等。

以上就是河南威泰克振动筛公司小编关于摇摆筛产品的详细介绍,如果您对摇摆筛感兴趣,或者需要更详细的技术资料,请随时与河南威泰克的销售人员取得联系。联系前请准备提供物料名称,粒度,水份,温度,产量及其它要求等详细情况,以便我公司更准确的推荐产品和报价。
