您当前的位置: 主页»产品中心»精细振动筛»

超声波振动筛

  • 产品基本参数
    产品类型:精细振动筛-圆形振动筛-超声波振动筛
    规格型号:S49AC1000-1S
    应用行业:食品,医药,化工,矿产,冶金,建材
    适用物料:碳化硅、合金粉末、钼粉、银粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、咖啡粉、电磁粉、负极材料、激光粉、电磁粉、氧化镁、锂电池正极材料、碳粉、粉末涂料、孢子粉
    参考价格:13500元起

  一、超声波振动筛概述

  JCC-2系列超声波振动筛分系统是一种物料在筛分过程中有效解决网孔堵塞的解决方法,且简单实用。超声波振动筛采用先进的智能振动超声控制器,改变了单一频率带来不适应性和不可调性,真正实现超声波与振动筛的有机结合,性能上达到和超过国际同类产品的水平。可广泛的应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业,筛分过滤精度高,有效的解决因团聚、静电、强吸附性卡堵网孔等难题,是国内筛分行业的一项重大技术突破。

超声波振动筛

  二、结构特点

  JCC-2超声波谐振电源:高频大功率超声波谐振电源发生器,采用数字调频调幅,可根据筛分不同状态(不同材质网架结构),自动跟踪谐振点,实现功率输出大化,长期工作稳定,发热量小,使用方便。

  ►高频连接线:超声波发生器和超声波换能器之间采用电缆连接;

  ►连接器接口:航空插头;

  ►换能器:高性能超声波转换器件;

  ►超声波网架:由外网架与共振环组成;

  ►筛网: 适用于10目---635目。

  三、工作原理

  超声波筛分系统由超声波发生器、换能器、共振环组成。超声波发生器产生高频震荡,由换能器转换成高频正弦形式的纵向震荡波,这个震荡波传到共振环上使共振环产生共振,然后有共振环将振动均匀的传输至筛面,筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。
超声波振动筛

  四、一般技术数据

  超声波发生器:

  4.1 电源输入 : 交流220V± 10% / 50--60 Hz

  4.2 整机电流 : ≤0.6A

  4.3 高频电流 : ≤0.4A

  4.4 工作频率 : 自适应性(根据负载的不同,自动选频)

  4.5 工作模式 : 连续、脉冲(脉冲周期可调)

  4.6 工作温度 : -10℃~~~60℃

  4.7 工作保护 : 采用多种保护手段(过流、过压、欠压等);
超声波振动筛电源

  五、使用说明

  5.1 超声波发生器采用单相220V± 10% 、 50或60 Hz交流供电,旋振筛一般采用三相供电,二者需要可靠接地。

  5.2 超声波发生器输出接口采用航空插头接口,把母口拧上即可。

  5.3当所有接线都准备好后,接通电源启动超声波发生器,初次上电自动收索和换能器相匹配的频点;大约20秒后进入正常的工作状态,用手触筛网,筛网振感明显。在以后的工作中,自动跟踪频率变化,实现功率输出大化。

  5.4 超声波发生器有2种工作状态:连续工作和脉冲工作;上电默认的工作状态为连续状态(LED显示为负载电流X.XXA),操作“选择”键可以选择连续工作模式或脉冲工作模式;

  在脉冲模式下可以整定“脉冲”参数;大体操作是:首先按“暂停”键,暂停当前的工作,显示指示”STOP”,然后按“整定”键,进入参数设置状态;这时可以按“整定”键修改电参数,单按“整定”键为参数增加,长时间按为减;按“选择”键可以选择两个参数,分别用A、B指示:

  AX.XX 是脉冲工作时间(0.02---4.00秒) 步长 0.02秒;

  BX.XX 是脉冲暂停时间(0.02---2.00秒) 步长 0.02秒;

  当参数整定结束后,长按”选择“键,退出整定状态,这时显示指示”“STOP”松手,再次按“暂停”键,将重新启动工作,或按“选择”键选择连续模式工作或脉冲模式工作。、

  5.5 功率的给定采用旋钮方式,直观,方便;

  5.6 当负载电流高于0.30A时,LED指示将闪烁,用于指示可能过流,要注意功率给定。(在满足生产要求的情况下,输出功率给定越小越好,不要长时间工作在大电流状态,否则可能造成电源、换能器,甚至网面的损坏!)

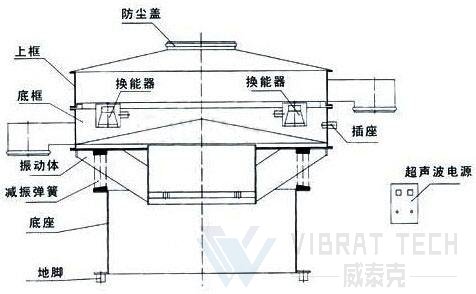

  六:结构图

超声波振动筛结构

七:适用物料

  碳化硅、棕钢玉、合金粉末、钼粉、银粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、咖啡粉、电磁粉、负极材料、激光粉、电磁粉、氧化镁、锂电池正极材料、碳粉、粉末涂料、孢子粉、石墨粉、磷酸锂、海绵铁粉铝粉、电解铜粉、研磨粉、耐火材料、夜光粉、玻璃微珠、橡胶助剂、糖粉、淀粉、盐类、豆奶粉、原料药中间体

八、普通振动筛与超声波振动筛相比:

筛机规格
(mm)



普通筛分机



超声波振动筛分机



侧试物料



网目



侧试结果



网目



侧试结果



Ф1000



碳化硅



500



无法筛分



500



1500KG/H



Ф1000



硬质合金钨粉



600



15分钟没筛出细粉



600



30KG/H



Ф1000



维生素C粉



100



1KG/H



100



120-150KG/H



Ф500



花粉



400



15分钟没筛出细粉



400



15分钟筛出约20%细粉,并可进行更细有效分级





镍、钴粉



325



筛3次达到要求



400



筛1次达到要求



Ф450



钕铁硼粉



300



30分钟有32.2%筛余物



300



30分钟有6.9%筛余物




以上就是河南威泰克振动筛公司小编关于超声波振动筛产品的详细介绍,如果您对超声波振动筛感兴趣,或者需要更详细的技术资料,请随时与河南威泰克的销售人员取得联系。联系前请准备提供物料名称,粒度,水份,温度,产量及其它要求等详细情况,以便我公司更准确的推荐产品和报价。
